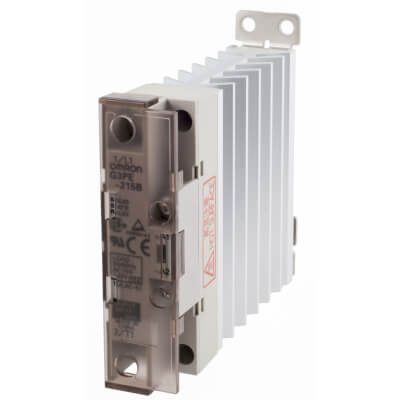

رله حالت جامد SSR هیتسینک دار تکفاز امرون مدل G3PE-215B

رله حالت جامد SSR تک‌فاز هیت‌سینک‌دار امرون مدل G3PE‑215B

معرفی محصول:
رله حالت جامد G3PE‑215B از برند Omron (امرون) یک SSR (Solid State Relay) با هیت‌سینک داخلی و مناسب برای بارهای تک‌فاز AC است. این رله به دلیل ساختار حالت جامد، بدون جرقه و صدای مکانیکی عمل کرده و برای کنترل انواع تجهیزات مانند هیتر، شیر حرارتی، المنت، موتورهای تک‌فاز و پمپ‌ها کاربرد دارد.

مشخصات فنی

• نوع: SSR تک‌فاز (Solid State Relay)

• مدل: G3PE‑215B

• ولتاژ کنترل (ورودی): 12 تا 24 ولت DC

• ولتاژ بار (خروجی): 100 تا 240 ولت AC (50/60 Hz)

• جریان نامی خروجی: 15 آمپر AC‑1 (بسته به شرایط بار)

• ظرفیت بار مقاومتی: تا حدود 3 کيلووات در 200 ولت AC

• ساختار خروجی: Phototriac + تریاک داخل SSR

• هیت‌سینک: دارد (برای دفع حرارت در بارهای متوسط تا زیاد)

• پوشش بدنه: مناسب برای نصب روی ریل DIN یا تابلو برق

• مناسب برای بارهای AC مقاومتی یا هیترها، المنت‌ها، سیستم گرمایشی و پمپ

ویژگی‌ها

• عملکرد بی‌صدا و بدون جرقه (عدم تماس مکانیکی)

• پاسخ سریع و سوئیچینگ پایدار

• تحمل جریان هجومی (Inrush Current) نسبتاً خوب برای راه‌اندازی بار

• نصب آسان و استاندارد — مناسب تابلو برق و ریل DIN

• مناسب برای بارهای گرمایشی، هیتر، المنت یا بارهای مقاومتی AC

• عمر طولانی‌تر نسبت به رله‌های مکانیکی

کاربردها

• کنترل المنت‌ها و هیترهای صنعتی

• راه‌اندازی پمپ‌ها و موتورهای تک‌فاز

• سیستم‌های گرمایشی و کنترل دما

• مدارهای با بار AC مقاومتی یا هیتر

• تابلوهای برق و اتوماسیون صنعتی

مزایا

• بی‌صدا و بدون جرقه — مناسب محیط‌هایی با نیاز به سکوت و ایمنی

• افزایش عمر تجهیزات به دلیل نبود قطعات مکانیکی متحرک

• توانایی سوئیچ سریع — مناسب برای کنترل دقیق و زمان‌بندی

• نصب و راه‌اندازی آسان

• مناسب برای بارهای مقاومتی تا حدود 3 کيلووات
