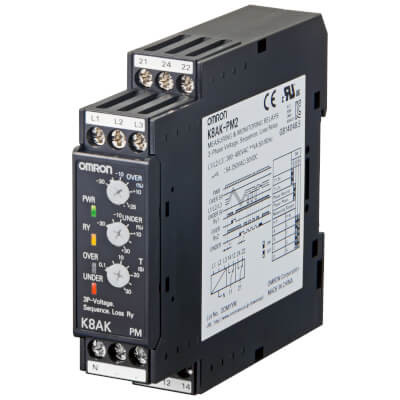

رله کنترل فاز امرون مدل K8AK-PM2

معرفی محصول:
رله K8AK-PM2 از خانواده رله‌های مانیتورینگ و کنترل فاز/ولتاژ Omron است و برای نظارت بر سیستم‌های سه‌فاز استفاده می‌شود. این دستگاه امکان تشخیص و محافظت در برابر خطاهایی مانند قطع فاز، جابجایی توالی فاز، Over/Under ولتاژ و عدم تقارن فاز را دارد — بنابراین برای حفاظت از موتورها، پمپ‌ها و سایر تجهیزات سه‌فاز بسیار کاربردی است

مشخصات فنی

• نوع: رله کنترل / مانیتورینگ فاز و ولتاژ سه‌فاز

• مدل: K8AK-PM2

• ولتاژ ورودی (Rated input):

  • سه‌فاز ۳ سیمه: 380 / 400 / 415 / 480 ولت AC

  • سه‌فاز ۴ سیمه: 220 / 230 / 240 / 277 ولت AC

• توان مصرفی ورودی: حدود 4.4 VA

• توابع حفاظتی:

  • تشخیص توالی فاز (Phase Sequence)

  • تشخیص قطع فاز (Phase Loss)

  • تشخیص ولتاژ بالا (Overvoltage)

  • تشخیص ولتاژ پایین (Undervoltage)

  • تشخیص عدم تعادل فاز (Phase Imbalance)

• نحوه نصب: ریل DIN با ترمینال پیچ‌دار

• ابعاد: عرض حدود 22.5 میلی‌متر (بدنه باریک و کم‌جا)

• خروجی رله:

  • دو رله خروجی (2 × SPDT)

  • جریان قابل تحمل کنتاکت: 5 آمپر در 250VAC یا 30VDC

• رنج تنظیم ولتاژ: امکان تنظیم محدوده Over/Under ولتاژ در محدوده حدود ±30٪ تا +25٪ از ولتاژ نامی

• زمان واکنش: تشخیص توالی فاز و قطع فاز در حدود 0.1 ثانیه

• دمای کاری: از 20- تا 60+ درجه سانتی‌گراد

  ویژگی‌ها

• محافظت کامل از سیستم سه‌فاز — جلوگیری از آسیب به موتور یا تجهیزات در صورت قطع/نقص فاز یا ولتاژ نامناسب

• مناسب برای هر دو حالت سیستم ۳ سیمه و ۴ سیمه (با انتخاب DIP-switch) — انعطاف بالا در نصب

• بدنه جمع‌وجور (عرض ~22.5 mm) — مناسب برای تابلوهای کنترل با فضای محدود

• خروجی دوگانه (2 SPDT) — امکان کنترل چند مدار به‌صورت همزمان

• تشخیص سریع خطا (Phase loss / sequence) و قطع فوری مدار — افزایش ایمنی و حفاظت بالا

• نصب آسان روی ریل DIN — مناسب برای محیط صنعتی

• ---

  کاربردها

• تابلوهای برق و کنترل موتور سه‌فاز

• پمپ‌ها، کمپرسورها، فن‌ها، نقاله‌ها و ماشین‌آلات صنعتی

• موتورخانه‌ها، تجهیزات سرمایشی / گرمایشی سه‌فاز

• هر سیستمی که نیاز به نظارت دقیق بر فاز و ولتاژ داشته باشد

• پروژه‌های صنعتی، کارخانه‌ها، کارگاه‌ها، تاسیسات و خطوط تولید

• ---

  مزایا

• جلوگیری از آسیب به تجهیزات در اثر قطع/نقص فاز یا تغییر ولتاژ

• ایمنی بالا و کاهش خطرات برای موتور یا مصرف‌کننده

• طراحی استاندارد و جمع‌وجور برای تابلوهای صنعتی

• نصب راحت و سریع

• انعطاف در انتخاب نوع تغذیه (۳ سیمه یا ۴ سیمه)

• مناسب برای کاربردهای صنعتی با ولتاژ 220 تا 480VAC
