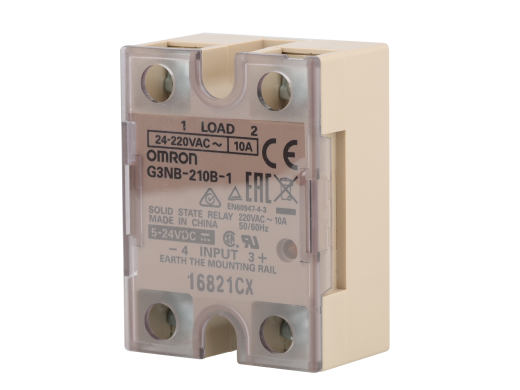

رله حالت جامد SSR تکفاز امرون مدل G3NB-210B

رله حالت جامد SSR تک‌فاز Omron مدل G3NB-210B

معرفی محصول

رله حالت جامد G3NB-210B از Omron یک SSR (Solid State Relay) تک‌فاز است که برای کنترل بارهای AC مانند هیترها، المنت‌ها، موتورها یا مصرف‌کننده‌های مقاومتی و سبک طراحی شده است. این SSR به دلیل ساختار حالت جامد، بدون جرقه یا تماس مکانیکی، مناسب برای استفاده در مدارهای صنعتی یا خانگی با نیاز به تایم سوئیچ دقیق و دوام بالا است.

---

مشخصات فنی

• نوع: SSR تک‌فاز (Solid State Relay)

• مدل: G3NB-210B

• ولتاژ بار (خروجی): معمولاً 100 تا 240 ولت AC (بسته به ورژن)

• جریان نامی خروجی: 10 آمپر (بسته به شرایط بار و تهویه)

• کنترل ورودی: معمولاً 5 تا 24 ولت DC — برای تغذیه بوبین یا سیگنال کنترل

• ساختار خروجی: تریاک / فوتوترایاک (بدون قطعات مکانیکی) — مناسب برای سوئیچ بی‌صدا

• قابلیت سوئیچ: مناسب برای بارهای مقاومتی، المنت، هیتر یا بار سبک AC

• مزیت SSR نسبت به رله مکانیکی: عملکرد بی‌صدا، سرعت بالا، عمر طولانی‌تر، بدون جرقه

---

ویژگی‌ها

• سوئیچ بدون تماس مکانیکی — دوام طولانی و نیاز کم به نگهداری

• مناسب برای کنترل المنت‌ها، هیترها و بارهای مقاومتی AC

• توانایی سوئیچ سریع و بی‌صدا

• مناسب برای مدارهای فرمان با سیگنال DC و بار AC

• طراحی جمع و جور — مناسب تابلو برق و مدارهای صنعتی یا خانگی

---

کاربردها

• کنترل هیترها و المنت‌های گرمایشی

• تجهیزات گرمایشی خانگی یا صنعتی

• سیستم تهویه و گرمایش (HVAC)

• تابلوهای کنترل صنعتی

• تجهیزاتی که نیاز به سوئیچ بی‌صدا و پایدار دارند

• سیستم‌هایی با بار مقاومتی نسبتاً سبک تا متوسط

---

مزایا

• کاهش سایش و خرابی به‌دلیل نبود قطعات مکانیکی متحرک

• عملکرد بی‌صدا و بدون جرقه — مناسب محیط‌های حساس

• پاسخ‌دهی سریع و سوئیچ دقیق

• عمر کاری بالا و قابلیت اطمینان خوب

• نصب ساده و جای‌گیری کم

---

نکات مهم در استفاده

• برای بارهای بزرگ یا موتوری (بار القایی) باید با دقت نسبت به جریان هجومی (Inrush Current) SSR را انتخاب کرد یا از رله کمکی استفاده کرد.

• اگر بار مقاومتی است و محیط دارای تهویه خوب است، خروجی 10 A مناسب است.

• کنترل ورودی SSR بهتر است با ولتاژ DC مناسب انجام شود تا ایزولاسیون و ثبات رعایت شود.
