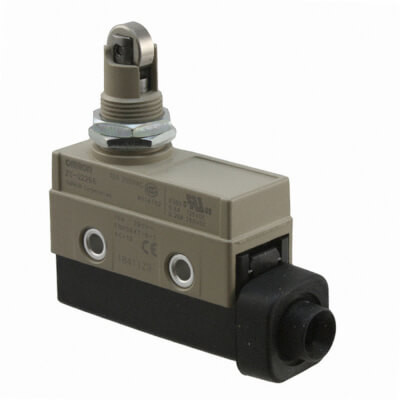

میکروسوییچ امرون مدل ZC-Q2255

میکروسوییچ OMRON مدل ZC-Q2255

معرفی محصول

میکروسوییچ ZC-Q2255 از سری ZC شرکت امرن، یک سوئیچ محدود (limit switch) با طراحی محصور است که برای کاربردهای صنعتی طراحی شده است. این مدل دارای عملگر رولردار نصب‌شده در پنل (panel mount roller plunger) است و بدلیل استاندارد حفاظتی بالا، در محیط‌های صنعتی کاربرد گسترده دارد.

ویژگی‌های فنی

• مدل: ZC-Q2255

• نوع سوئیچ: محصور (Enclosed Limit Switch)

• عملگر (Actuator): رولردار پنلی (پونت پلاجر)

• نوع کنتاکت: SPDT (یک تیغه باز و یک تیغه بسته)

• ظرفیت جریان (AC بار مقاومتی): تا 10 آمپر در 125 VAC و 10 آمپر در 250 VAC

• ظرفیت جریان (DC بار مقاومتی): تا 10 آمپر در 8 VDC / 14 VDC، حدود 6 آمپر در 30 VDC و مقادیر پایین‌تر در ولتاژهای بالاتر

• درجه حفاظت: IP67 (مقاوم در برابر گردوغبار و ورود مایعات)

• نیروی عملکرد (Operating Force): حداکثر حدود 11.8 نیوتن

• نیروی آزادسازی (Release Force): حداقل حدود 4.9 نیوتن

• پیش‌سفر (Pre-Travel): حداکثر 1.5 میلی‌متر

• اختلاف حرکت (Movement Differential): حدود 0.2 میلی‌متر

• مازاد حرکت (Over-Travel): حداقل 3 میلی‌متر

• طول عمر مکانیکی: حداقل 10 میلیون بار سوئیچ

• طول عمر الکتریکی: حداقل 500 هزار بار در بار نامی

• مقاومت عایقی: حداقل 100 مگااهم در 500 VDC

• قدرت دی‌الکتریک:
   - بین ترمینال‌های مشابه: 1000 VAC به مدت 1 دقیقه
   - بین ترمینال‌ها و قسمت‌های غیرهدایت‌شونده: 2000 VAC به مدت 1 دقیقه

• دمای کاری: از –10 تا +80 درجه سانتی‌گراد

• نحوه نصب: نصب پیچ‌شدنی (panel mount)

• وزن تقریبی: سبک و مناسب برای نصب صنعتی

مزایا

• طراحی محصور با استاندارد IP67، مناسب محیط‌های گردوخاکی و مرطوب

• اهرم رولردار که باعث عملکرد روان‌تر و عمر بیشتر می‌شود

• ظرفیت سوئیچینگ بالا برای بارهای AC و DC

• عمر مکانیکی بالا برای کارکرد طولانی‌مدت

• قابلیت اطمینان بالا در کاربردهای حساس و صنعتی

کاربردها

• تشخیص نقطه انتهایی حرکت در دستگاه‌ها و ماشین‌آلات

• کنترل موقعیت در خطوط انتقال مواد

• استفاده در سیستم‌های اتوماسیون صنعتی و خطوط تولید

• تجهیزات CNC و رباتیک

• کنترل حرکت در تجهیزات مکانیکی
