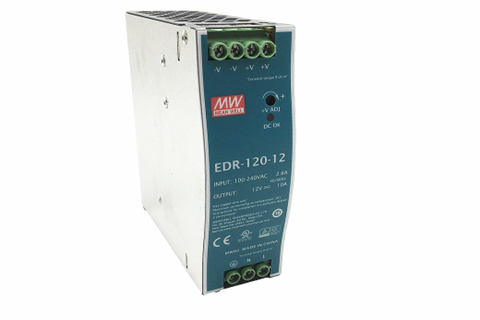

منبع تغدیه یا پاور سوییچینگ مینول MW مدل EDR-120-12
برند
مینول MW
مدل
EDR-120-12
ولتاژ ورودی
100-240 ولت AC
ولتاژ خروجی
12 ولت DC
جریان بار نامی
10 آمپر
نوع اتصال
ریلی (DIN RAIL)
منبع تغذیه ریلی Mean Well سری EDR
معرفی محصول
منبع تغذیههای سری EDR از برند معتبر Mean Well جزو پاورساپلایهای اقتصادی و باکیفیت ریلی (DIN Rail Type) هستند که برای کاربردهای صنعتی، کنترل و اتوماسیون طراحی شدهاند. این سری با طراحی فلزی مقاوم، راندمان بالا و عملکرد پایدار، گزینهای ایدهآل برای تابلوهای برق و سیستمهای کنترل صنعتی است.
ویژگیهای فنی کلیدی
-
نوع منبع تغذیه: سوئیچینگ (Switch Mode Power Supply)
-
ساختار: ریلی (DIN Rail Mount Type)
-
بدنه: فلزی با تهویه مناسب
-
ولتاژ ورودی: 90 تا 264VAC یا 127 تا 370VDC
-
ولتاژ خروجی: 12V / 24V / 48V (بسته به مدل)
-
توان خروجی: از 75 وات تا 150 وات
-
راندمان کاری: تا حدود 89%
-
محافظتها:
-
اتصال کوتاه (Short Circuit Protection)
-
اضافهبار (Overload Protection)
-
اضافهولتاژ (Over Voltage Protection)
-
افزایش دما (Over Temperature Protection)
-
-
خنکسازی: جریان طبیعی هوا (بدون فن)
-
دمای کاری: –20°C تا +60°C
-
استانداردها: CE، UL، EAC، TUV
-
نصب: روی ریل DIN استاندارد 35 میلیمتری
ویژگیهای طراحی
-
بدنه فلزی مقاوم و ضدنویز برای کار در محیطهای صنعتی
-
طراحی باریک و سبک (Slim Type) برای صرفهجویی در فضای تابلو
-
پتانسیومتر تنظیم ولتاژ خروجی (±10%)
-
دارای LED وضعیت خروجی (DC OK)
-
راندمان بالا و مصرف انرژی پایین
مدلهای رایج سری EDR
| مدل | ولتاژ خروجی | جریان خروجی | توان کل | ابعاد (میلیمتر) | راندمان |
|---|---|---|---|---|---|
| EDR-75-24 | 24VDC | 3.2A | 76.8W | 32×125×102 | 88% |
| EDR-120-24 | 24VDC | 5A | 120W | 40×125×113 | 88% |
| EDR-150-24 | 24VDC | 6.5A | 156W | 50×125×113 | 89% |
کاربردها
-
سیستمهای کنترل و اتوماسیون صنعتی
-
تابلو برق و PLCها
-
تجهیزات روشنایی LED و دوربینهای مداربسته
-
ماشینآلات بستهبندی، تزریق پلاستیک و چاپ
-
پروژههای ابزار دقیق و کنترل فرآیند
مزایا
-
قیمت اقتصادی با کیفیت بالا (Value Series)
-
بدنه فلزی مستحکم با تهویه عالی
-
راندمان بالا و پایداری خروجی
-
نصب سریع روی ریل DIN
-
عملکرد مطمئن در محیطهای صنعتی سخت
