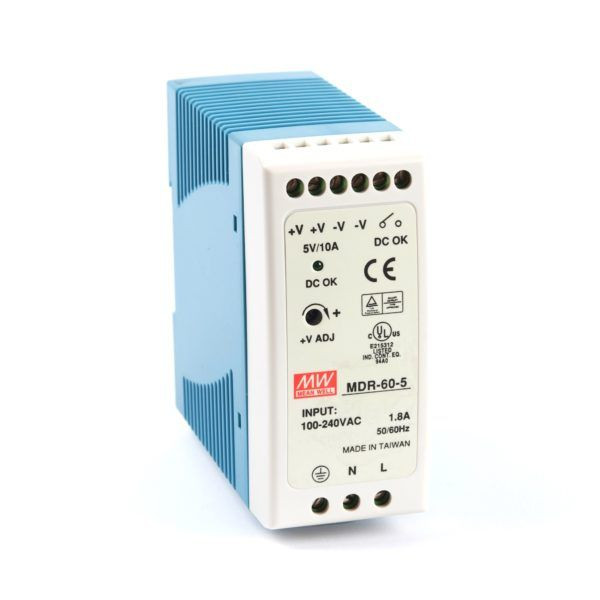

منبع تغدیه یا پاور سوییچینگ مینول MW مدل MDR-60-05
منبع تغذیه ریلی Mean Well سری MDR
معرفی محصول
منبع تغذیههای سری MDR از برند معتبر Mean Well جزو محبوبترین پاورساپلایهای ریلی (DIN Rail Type) در صنعت اتوماسیون محسوب میشوند. این پاورها با طراحی پلاستیکی سبک و ایمن، راندمان بالا و قابلیت نصب سریع روی ریل TS-35، گزینهای عالی برای استفاده در تابلو برقها، کنترلپنلها، سیستمهای PLC و تجهیزات الکترونیکی صنعتی هستند.
ویژگیهای فنی کلیدی
-
نوع منبع تغذیه: سوئیچینگ (Switch Mode Power Supply)
-
ساختار: ریلی (DIN Rail Mount Type)
-
بدنه: پلاستیکی مقاوم در برابر حرارت و ضربه
-
ولتاژ ورودی: 85 تا 264VAC یا 120 تا 370VDC
-
ولتاژ خروجی: 5V / 12V / 24V / 48V (بسته به مدل)
-
توان خروجی: از 10 وات تا 100 وات (MDR-10 تا MDR-100)
-
راندمان کاری: تا حدود 88%
-
محافظتها:
-
اتصال کوتاه (Short Circuit Protection)
-
اضافه بار (Over Load Protection)
-
اضافه ولتاژ (Over Voltage Protection)
-
-
خنکسازی: با جریان طبیعی هوا (بدون فن)
-
دمای کاری: –20°C تا +70°C
-
استانداردها: CE، UL، TUV
-
نصب: روی ریل DIN استاندارد 35 میلیمتری
ویژگیهای طراحی
-
طراحی باریک و سبک برای صرفهجویی در فضای تابلو برق
-
دارای LED نمایشگر وضعیت خروجی (DC OK)
-
قابلیت تنظیم ولتاژ خروجی (±10%)
-
بدنه عایق و ایمن جهت جلوگیری از شوک الکتریکی
-
مصرف توان پایین در حالت آمادهبهکار (Standby)
مدلهای رایج سری MDR
| مدل | ولتاژ خروجی | جریان خروجی | توان کل | ابعاد (میلیمتر) | راندمان |
|---|---|---|---|---|---|
| MDR-10-24 | 24VDC | 0.42A | 10W | 22.5×90×100 | 83% |
| MDR-20-24 | 24VDC | 0.84A | 20W | 25×90×100 | 84% |
| MDR-40-24 | 24VDC | 1.7A | 40W | 32×90×100 | 86% |
| MDR-60-24 | 24VDC | 2.5A | 60W | 40×90×100 | 87% |
| MDR-100-24 | 24VDC | 4.5A | 100W | 55×90×100 | 88% |
کاربردها
-
تابلو برق و سیستمهای کنترل صنعتی
-
منابع تغذیه PLC و سنسورها
-
سیستمهای روشنایی و LED
-
تجهیزات دوربین مداربسته و امنیتی
-
ماشینآلات بستهبندی، چاپ و تزریق پلاستیک
مزایا
-
بدنه پلاستیکی سبک و ایمن
-
نصب سریع روی ریل DIN
-
راندمان بالا و پایداری ولتاژ خروجی
-
مقاوم در برابر نویز و نوسانات برق
-
طول عمر بالا و مناسب برای کار مداوم (24/7)
