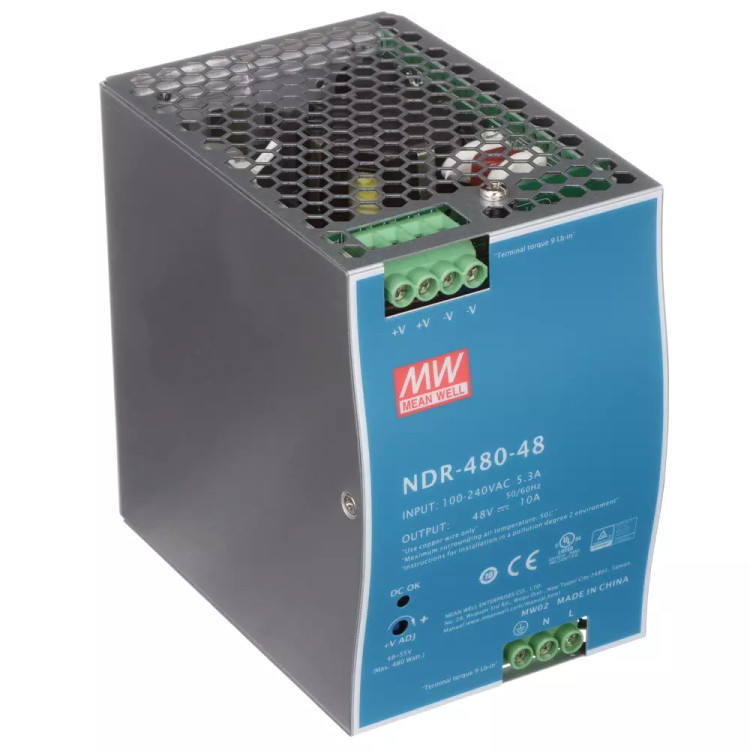

منبع تغدیه یا پاور سوییچینگ مینول MW مدل NDR-480-48
منبع تغذیه ریلی Mean Well سری NDR
معرفی محصول
سری NDR از برند Mean Well یکی از پرفروشترین منابع تغذیه ریلی (DIN Rail Power Supply) در بازار جهانی است. این پاورها برای نصب آسان روی ریلهای صنعتی TS-35 طراحی شدهاند و با راندمان بالا، طراحی باریک (Slim Type) و پایداری ولتاژ، گزینهای ایدهآل برای تابلو برق، کنترل پنلها و سیستمهای اتوماسیون صنعتی هستند.
ویژگیهای فنی کلیدی
-
نوع منبع تغذیه: سوئیچینگ (Switch Mode Power Supply)
-
ساختار: ریلی (DIN Rail Mount Type)
-
ولتاژ ورودی: 90 تا 264VAC یا 127 تا 370VDC
-
ولتاژ خروجی: 12V / 24V / 48V (بسته به مدل)
-
توان خروجی: از 75 وات تا 480 وات
-
راندمان کاری: تا حدود 91%
-
محافظتها:
-
در برابر اتصال کوتاه (Short Circuit Protection)
-
اضافهبار (Overload Protection)
-
اضافهولتاژ (Over Voltage Protection)
-
دمای بالا (Over Temperature Protection)
-
-
خنکسازی: جریان طبیعی هوا (بدون فن)
-
دمای کاری: –20°C تا +70°C
-
استاندارد ایمنی و کیفیت: CE، UL، TUV، EAC
-
نصب: مستقیم روی ریل DIN استاندارد 35 میلیمتری
ویژگیهای طراحی
-
بدنه فلزی آلومینیومی با تهویه مناسب برای خنکسازی مؤثر
-
طراحی باریک و سبک جهت صرفهجویی در فضای تابلو برق
-
پتانسیومتر تنظیم ولتاژ خروجی (±10%)
-
دارای LED وضعیت خروجی (DC OK)
مدلهای رایج سری NDR
| مدل | ولتاژ خروجی | جریان خروجی | توان کل | ابعاد (میلیمتر) | راندمان |
|---|---|---|---|---|---|
| NDR-75-24 | 24VDC | 3.2A | 76.8W | 32×125×102 | 88% |
| NDR-120-24 | 24VDC | 5A | 120W | 40×125×113 | 89% |
| NDR-240-24 | 24VDC | 10A | 240W | 63×125×113 | 90% |
| NDR-480-24 | 24VDC | 20A | 480W | 85×125×125 | 91% |
کاربردها
-
سیستمهای کنترل صنعتی و PLC
-
تابلوهای برق و اتوماسیون خطوط تولید
-
تجهیزات روشنایی و LED صنعتی
-
سیستمهای دوربین مداربسته و امنیتی
-
ماشینآلات بستهبندی، چاپ و CNC
مزایا
-
طراحی باریک و مناسب برای تابلو برق
-
راندمان بالا و پایداری خروجی عالی
-
نصب سریع روی ریل DIN
-
دارای حفاظت کامل و طول عمر زیاد
-
قابلیت کارکرد در دمای بالا و محیط صنعتی سخت
